鋼管防腐面積計(jì)算公式

文章來源：http://m.xuyang888.cn 發(fā)布時(shí)間：2024-07-25 09:08:18 瀏覽次數(shù)：25

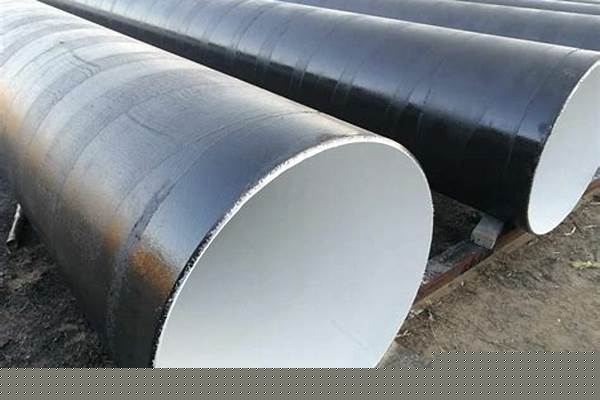

鋼管防腐/a_鋼管防腐面積計(jì)算公式

謝謝大家給我提供關(guān)于鋼管防腐/a的問題集合。我將從不同的角度回答每個(gè)問題，并提供一些相關(guān)資源和參考資料，以便大家進(jìn)一步學(xué)習(xí)和了解。

文章目錄列表:

1.管道防腐規(guī)范
2.管道外防腐做法？管道內(nèi)壁怎么防腐
3.熱縮套的鋼管防腐用要求
4.城市污水埋地鋼管防腐措施？
5.鍍鋅鋼管需要防腐嗎
6.管道防腐方法 3個(gè)處理方法介紹

管道防腐規(guī)范

設(shè)備與管道涂料防腐設(shè)計(jì)與施工規(guī)范

1 總則

1.1 本規(guī)范適用于石油化工鋼制設(shè)備、管道及其附屬鋼結(jié)構(gòu)的外表面涂料防腐 蝕工程。

本規(guī)范不適用于表面溫度超過500℃的設(shè)備和管道的外表面涂料防腐蝕。

本規(guī)范不包括設(shè)備和管道的表面色和長輸管道的涂料防腐蝕。

1.2 執(zhí)行本規(guī)范時(shí)，尚應(yīng)符合現(xiàn)行有關(guān)強(qiáng)制性標(biāo)準(zhǔn)規(guī)范的規(guī)定。

2 名詞、術(shù)語

2.1 涂料coating

涂覆于物體表面能形成具有保護(hù)、裝飾或特殊性能（如絕緣、防腐等）的固態(tài)涂膜的一類液體或固體材料之總稱。在具體的涂料品種名稱中可用“漆”字表示“涂料”，如防銹漆、耐酸漆等。

2.2 漆膜或涂膜paint film

將涂料均勻地涂覆于物體表面上所形成的連續(xù)的膜，它可以由一道或幾道涂層構(gòu)成。

2.3 清漆vernish

不含著色物質(zhì)的一類涂料，常作面漆使用，能形成具有保護(hù)、裝飾或特殊性能的透明漆膜。

2.4磁漆enamel

涂覆后，所形成的漆膜堅(jiān)硬．、平整光滑，外觀通常類似于搪瓷的一類涂料。

2.5底漆或底層priming coat

多層涂裝時(shí)，直接涂覆于鋼材表面上的涂料。

2.6二道底漆surfacer

多層涂裝時(shí)，用來修正不平整底漆表面的一類涂料。

2.7中間漆或中間層intermediate coat

介于底層與面層之間的涂層，其主要作用是較多地增加防腐蝕涂層的厚度，且能與底漆和面漆良好附著。

2.8面漆或面層top coat

多層涂裝時(shí)，涂覆于最上面的一層涂料，一般為l—2道。

2.9附著物adherend

主要包括焊渣、焊接飛濺物，可溶性鹽類、油脂、污垢、氧化皮、鐵銹和舊漆涂層等。

2.10遮蓋力covering power

在物體表面均勻地涂覆一層涂料，使物體表面被完全遮蓋而不再呈現(xiàn)原來的狀態(tài)。此時(shí)，每平方米所用的涂料克數(shù)稱為遮蓋力。單位：g/m2。

2. 11 附著力adherence

附著力表示漆膜與被涂物兩種物質(zhì)表面通過物理和化學(xué)力的作用結(jié)合在一起的牢固程度。一般用“級(jí)”來表示。

2.1 2難溶解介質(zhì)slightly soluble medium

溫度20℃時(shí)，在水中的溶解度小于2g/L的堿、鹽類介質(zhì)。

2.13易溶解介質(zhì)soluble medium

溫度20℃時(shí)，在水中的溶解度等于或大于2g/L的堿、鹽類介質(zhì)。

2.14難吸濕介質(zhì) slightly hygroscopic medium

溫度20℃時(shí)，相對(duì)平衡濕度等于或大于60%的堿、鹽類介質(zhì)。

2.15易吸濕介質(zhì)hygroscopic medium

溫度20℃時(shí)，相對(duì)平衡濕度小于60%的堿、鹽類介質(zhì)。

3設(shè) 計(jì)

3.1-般規(guī)定

3.1.1涂料的選用，應(yīng)遵守下列原則：

1與被涂物的使用環(huán)境相適應(yīng)：

2與被涂物表面的材質(zhì)相適應(yīng)；

3各層涂料正確配套；

4安全可靠，經(jīng)濟(jì)合理；

5具備施工條件。

3.1.2碳素鋼、低合金鋼的設(shè)備、管道及其附屬鋼結(jié)構(gòu)表面應(yīng)涂漆。

3.1.3涂裝在鋼材表面上的底層涂料，宜選用現(xiàn)行國家標(biāo)準(zhǔn)《漆膜附著力測(cè)定法》GB/ T1720中測(cè)定附著力為1級(jí)的底漆。

3.1.4除設(shè)計(jì)另有規(guī)定外，下列情況不應(yīng)涂漆：

1 奧氏體不銹銅的表面：

2鍍鋅表面； ：

3 已精加工的表面：

4涂塑料或涂變色漆的表面：

5銘牌、標(biāo)志板或標(biāo)簽。

3.1.5在制造廠制造的靜止設(shè)備、管道及其附屬鋼結(jié)構(gòu)應(yīng)按設(shè)計(jì)要求涂底漆。

3.1.6下列情況應(yīng)在施工現(xiàn)場(chǎng)涂漆：

1 在施工現(xiàn)場(chǎng)組裝的設(shè)備、管道及其附屬鋼結(jié)構(gòu)：

2在制造廠已涂底漆，需在施工現(xiàn)場(chǎng)修整和涂面漆的設(shè)備、管道及其附屬鋼結(jié)構(gòu)；

3 在制造廠已涂面漆，需在施工現(xiàn)場(chǎng)對(duì)損壞的部位進(jìn)行補(bǔ)涂的設(shè)備、．管道及其附屬鋼結(jié)構(gòu)。

3.1.7埋地設(shè)備和管道應(yīng)進(jìn)行涂料防腐蝕。

3.1.8大氣中腐蝕性物質(zhì)對(duì)鋼材表面的腐蝕，可按其腐蝕程度分為強(qiáng)腐蝕、中等腐蝕、弱腐蝕三類，見表3.1.8。

表3.1.8

腐蝕性物質(zhì)及作用條件

腐蝕程度

類別

作用量

空氣相對(duì)濕度（%）

強(qiáng)腐蝕

中等腐蝕

弱腐蝕

腐蝕性氣體①

Ⅰ

—

＜60

—

—

√③

Ⅱ

—

—

—

√

Ⅲ

—

—

√

—

Ⅳ

—

√

—

—

Ⅰ

—

60~75

—

—

√

Ⅱ

—

—

√

—

Ⅲ

—

—

√

—

Ⅳ

—

√

—

—

Ⅰ

—

＞75

—

√

—

Ⅱ

—

—

√

—

Ⅲ

—

√

—

—

Ⅳ

—

√

√

—

酸霧

無機(jī)酸

大量

＞75

√

√

—

少量

＞75

√

—

—

≤75

—

—

—

有機(jī)酸

大量

＞75

√

—

—

少量

＞75

√

—

—

≤75

—

√

—

顆粒物②

難溶解

大量

＜60

—

—

√

易溶解、難吸濕

—

—

√

易溶解、易吸濕

—

√

—

難溶解

大量

60~75

—

—

√

易溶解、難吸濕

—

√

—

易溶解、易吸濕

—

√

—

難溶解

大量

＞75

—

—

√

易溶解、難吸濕

√

—

—

易溶解、易吸濕

√

—

—

滴濺液體

工業(yè)水

PH＞3

—

—

√

—

PH≤3

—

√

—

—

鹽溶液

—

—

√

—

—

無機(jī)酸

—

—

√

—

—

有機(jī)酸

—

—

√

—

—

堿溶液

—

—

√

—

—

一般有機(jī)液體

—

—

—

—

√

注：①腐蝕性氣體分類見表A.0.1;

②顆粒物類別見表A.0.2

③表中“√”表示所在備件下的腐蝕程度．

3.1.9設(shè)備和管道防腐蝕常用涂料的性能、用途及其配套方案見附錄B。

3.1.10涂料使用量的估算見附錄C。

3.2表面處理

3. 2.1 鋼材表面銹蝕等級(jí)和除銹等級(jí)，應(yīng)與國標(biāo)《涂裝前鋼材表面銹蝕等級(jí)和除銹等級(jí)》GB8923中典型樣板照片對(duì)比確定。

3.2.2鋼材表面的銹蝕等級(jí)，分為下列四級(jí)：

1 A級(jí)——全面地覆蓋著氧化皮而幾乎沒有鐵銹的鋼材表面；

2 B級(jí)——已發(fā)生銹蝕，且部分氧化皮已經(jīng)剝落的鋼材表面；

3 c級(jí)——氧化皮已因銹蝕而剝落或可以刮除，且有少量點(diǎn)蝕的鋼材表面：

4 D級(jí)——氧化皮已因銹蝕而全面剝離，且已普遍發(fā)生點(diǎn)蝕的鋼材表面。

3.2.3鋼材表面的除銹等級(jí)，分為下列四級(jí)：

1 St2--徹底的手工和動(dòng)力工具除銹

鋼材表面無可見的油脂和污垢，且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物。

2 St3-非常徹底的手工和動(dòng)力工具除銹

鋼材表面無可見的油脂和污垢，且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物，除銹應(yīng)比St2更為徹底，底材顯露部分的表面應(yīng)具有金屬光澤。

3 Sa2-徹底的噴射或拋射除銹

鋼材表面無可見的油脂和污垢，且氧化皮、鐵銹和油漆涂層等附著物已基本清除，其殘留物應(yīng)是牢固附著的。

4 Sa2.5-非常徹底的噴射或拋射除銹

鋼材表面無可見的油脂、污垢、氧化皮、鐵銹和油漆涂屢等附著物，任何殘留的痕跡應(yīng)僅是點(diǎn)狀或條紋狀的輕微色斑。

3.3地上設(shè)備和管道防腐蝕

3. 3.1地上設(shè)備和管道防腐蝕涂料I可按表3.3．1選用。

表3.3.1 防腐蝕涂料性能和用途

涂料種類涂料性能和用途

酚醛樹脂涂料

瀝青涂料

醇酸樹脂涂料

過氯乙烯涂料

烯樹脂涂料

環(huán)氧樹脂涂料

聚氨酯涂料

元素有機(jī)硅涂料

橡膠涂料

無機(jī)富鋅涂料

一般防腐

√

√

√

△

△

△

△

△

△

△

耐化工大氣

○

√

○

√

√

√

√

○

√

√

耐無機(jī)酸

○

○

○

√

√

√

○

○

√

○

╳

○

╳

√

√

○

○

╳

√

○

耐有機(jī)酸酸霧及飛沫

╳

√

╳

╳

○

○

○

╳

○

○

耐堿

╳

○

╳

√

√

√

○

√

√

╳

耐鹽類

√

○

○

√

√

√

√

○

√

√

耐油

汽油、煤油等

√

╳

○

√

√

√

√

╳

○

√

機(jī)油

√

╳

○

√

╳

√

√

○

╳

√

耐溶劑

烴類溶劑

√

╳

○

╳

╳

√

√

○

╳

○

脂、酮類溶劑

╳

╳

╳

╳

╳

○

╳

╳

╳

○

氯化溶劑

╳

╳

╳

╳

╳

○

○

╳

╳

╳

耐潮濕

√

√

○

√

√

√

√

√

√

√

耐水

√

√

╳

√

√

√

√

√

√

√

耐溫（℃）

常溫

√

√

√

√

√

√

√

△

√

√

≤100

√

╳

√

╳

╳

√

√

△

╳

√

101~200

╳

╳

╳

╳

╳

√

╳

△

╳

√

201~350

╳

╳

╳

╳

╳

√

╳

√

╳

√

351~500

╳

╳

╳

╳

╳

╳

╳

√

╳

○

耐候性

○

╳

√

√

√

╳

√

√

√

√

附著力

√

○

√

╳

○

√

√

○

√

√

注：表中“√”表示性能良好，推薦選用；“○”表示性能一般，了選用；“╳”表示性能差，不宜選用；“△”表示由于價(jià)格、施工等原因，不宜選用。

3.3.2除下列情況外，隔熱的設(shè)備和管道應(yīng)涂l~2道酚醛或醇酸防銹漆。

1 沿海、濕熱地區(qū)保溫的重要設(shè)備和管道，應(yīng)按使用條件涂耐高溫底漆；

2保冷的設(shè)備和管道可選用冷底子油、石油瀝青或?yàn)r青底滾，且宣涂1～2道。

3.3.3地上設(shè)備和管道防腐蝕涂層總厚度，應(yīng)符合表3.3.3中的規(guī)定。

表3.3.3 地上設(shè)備和管道防腐蝕涂層干膜總厚度(μm)

腐蝕程度

涂層干膜總厚度

重要部位或維修困難部位

室內(nèi)

室外

強(qiáng)腐蝕

≥200

≥250

增加涂裝道數(shù)1~2道

中等腐蝕

≥150

≥200

弱腐蝕

≥100

≥120

注：耐高溫潦層的漆膜總厚度為40_ 60μm．

3.3.4地上設(shè)備和管道的防腐蝕涂層使用壽命應(yīng)與裝置的檢修周期楣適應(yīng)，且不宜少于兩年。

3.3.5底層涂料對(duì)鋼材表面除銹等級(jí)的要求，應(yīng)符合表3.3.5的規(guī)定。對(duì)銹蝕等級(jí)為D級(jí)的鋼材表面，應(yīng)采用噴射或拋射除銹．

3.3.5 底層涂料對(duì)鋼材表面除銹等級(jí)的要求

底層涂料種類

除 銹 等 級(jí)

強(qiáng) 腐 蝕

中 等 腐 蝕

弱 腐 蝕

醇酸樹脂底漆

Sa2.5

St3

St3

瀝青底漆

Sa2或St3

St3

St3

醇酸樹脂底漆

Sa2.5

St3

St3

過氯乙烯底漆

Sa2.5

St2.5

—

乙烯磷化底漆

Sa2.5

St2.5

—

環(huán)氧瀝青底漆

Sa2.5

St3

St3

環(huán)氧樹脂底漆

Sa2.5

St2.5

—

聚氨酯防腐底漆

Sa2.5

St2.5

—

有機(jī)硅耐熱底漆

—

St2.5

St2.5

氯磺化聚乙烯底漆

Sa2.5

St2.5

—

氯化橡膠底漆

Sa2.5

St2.5

—

無機(jī)富鋅底漆

Sa2.5

St2.5

—

3.4埋地設(shè)備和管道防腐蝕

3.4.1 埋地設(shè)備和管道表面處理的除銹等級(jí)應(yīng)為 St3 級(jí)。

3.4.2 埋地設(shè)備和管道防腐蝕等級(jí)，應(yīng)根據(jù)土壤腐蝕性等級(jí)按表 3.4.2 確定。

3.4.3 埋地管道穿越鐵路、道路、溝渠，以及改變埋設(shè)深度時(shí)的彎管處，防腐蝕等級(jí)應(yīng)為特加強(qiáng)級(jí)。

3.4.4 防腐蝕涂層可選用石油瀝青或環(huán)氧煤瀝青防腐漆。防腐蝕涂層結(jié)構(gòu)，應(yīng)符合表3.4.4—1 和表 3.4.4—2 的規(guī)定。

管道外防腐做法？管道內(nèi)壁怎么防腐

消防管道熱鍍鋅鋼管防腐等級(jí)有三種等級(jí)：普通級(jí)，加強(qiáng)級(jí)，特加強(qiáng)級(jí)。

如果是石油瀝青涂料，普通級(jí)為三油二布，加強(qiáng)級(jí)為四油三布，特加強(qiáng)級(jí)為五油四布；如果是環(huán)氧煤瀝青涂料，普通級(jí)為三油，加強(qiáng)級(jí)為四油一布，特加強(qiáng)級(jí)為六油二布。

金屬材料的腐蝕等級(jí)是按其腐蝕速率大小來界定的一般腐蝕速率V以每年的腐蝕深度來表示的,mm/a.V<0.001 是完全不腐蝕的,完全耐腐蝕材料，0.001-0.01 很耐腐蝕材料，0.01-0.1 ? 耐腐蝕材料，0.1-1.0? 一般耐腐蝕材料，1.0-10? 欠耐腐蝕材料，>10 不耐腐蝕材料

擴(kuò)展資料：

熱鍍鋅管 熱鍍鋅管是使熔融金屬與鐵基體反應(yīng)而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。

熱鍍鋅是先將鋼管進(jìn)行酸洗，為了去除鋼管表面的氧化鐵。

至于鋁合金材料,其腐蝕等級(jí)可以也可以按失重率來表示單位是g/m2*h，V<0.0003 是完全不腐蝕的,完全耐腐蝕鋁合金，0.0003-0.003 很耐腐蝕鋁合金，0.003-0.031 ?耐腐蝕鋁合金，0.031-0.31 ? 一般耐腐蝕鋁合金，0.31-3.1 欠耐腐蝕鋁合金，>3.1 不耐腐蝕鋁合金。

參考資料：

防腐_百度百科 ?

熱縮套的鋼管防腐用要求

管道外防腐做法 管道內(nèi)壁怎么防腐

防腐蝕保護(hù)

1、防腐蝕處理的部位種類

1）腐蝕性土壤、水環(huán)境條件對(duì)管外表面進(jìn)行環(huán)氧煤瀝青防腐蝕處理。

2）永久性外露的鋼制結(jié)構(gòu)件（如法蘭短管）。

3）鋼材表面進(jìn)行的涂料短期防腐蝕處理（承插口鋼圈等）。

2、管道外表面防腐蝕保護(hù)

1）范圍

包括指定區(qū)域的標(biāo)準(zhǔn)管、異形管和配件等管材砂漿保護(hù)層表面環(huán)氧煤瀝青防腐蝕。防腐處理為：底漆一道、面漆兩道，總厚度400μm。

需要進(jìn)行環(huán)氧煤瀝青防腐的范圍見表5.4-1。

表1管道外表面防腐蝕保護(hù)范圍

2）防腐涂料的技術(shù)指標(biāo)

⑴防腐涂料采用快干超厚漿型環(huán)氧煤瀝青涂料。環(huán)氧煤瀝青涂料的技術(shù)指標(biāo)，即甲組份（漆料）、乙組份（固化劑）和甲、乙兩組分按比例混合后按規(guī)定方法噴涂后的漆膜的技術(shù)指標(biāo)，應(yīng)分別不低于《埋地鋼質(zhì)管道環(huán)氧煤瀝青防腐層技術(shù)指標(biāo)》SY/T0447中表3.1.2-1

3.1.2-2和3.1.2-3的要求；并不低于本技術(shù)條款表5.4-1要求。

表2環(huán)氧煤瀝青涂料應(yīng)同時(shí)滿足的質(zhì)量指標(biāo)

⑵ 涂料應(yīng)有出廠合格證、產(chǎn)品說明書、批號(hào)、涂裝工藝參數(shù)等。

⑶ 承包人應(yīng)對(duì)每批涂料的質(zhì)量指標(biāo)進(jìn)行復(fù)驗(yàn)，并提供復(fù)驗(yàn)報(bào)告。

3）表面預(yù)處理

⑴ 防腐蝕施工時(shí)，水泥砂漿保護(hù)層含水率不應(yīng)大于6%，且表面無水漬。

⑵ 應(yīng)采用手工或動(dòng)力工具將表面水泥灰渣及疏松物清除，然后用干凈毛刷、壓縮空氣或工業(yè)吸塵器將表面清理干凈。

4）涂料配置

⑴ 環(huán)氧煤瀝青涂料應(yīng)放在陰涼、通風(fēng)、干燥處，嚴(yán)禁曝曬和接近火源。

⑵ 承包人應(yīng)制訂保證施工人員人身安全、防止環(huán)境污染和清洗工用具的安全操作規(guī)程。

⑶ 漆料（甲組分）在使用前應(yīng)攪拌均勻。由專人將甲、乙兩種組分按產(chǎn)品說明書所規(guī)定的比例調(diào)配，充分?jǐn)嚢?，使用前放置熟?0min。涂料應(yīng)根據(jù)工程所需的數(shù)量分批配置，現(xiàn)配現(xiàn)用。配好的涂料應(yīng)在規(guī)定的使用期內(nèi)使用完畢。

⑷ 剛開桶的底漆甲組分和面漆甲組分原則上不再調(diào)入稀釋劑。配好的涂料在必要時(shí)，可加入≤5％（重量比）的稀釋劑。

5）防腐層施工

⑴ 涂裝時(shí)相對(duì)濕度應(yīng)不大于85%且環(huán)境溫度應(yīng)不低于5℃。大風(fēng)、雨、霧天氣及強(qiáng)烈陽光照射下不宜進(jìn)行室外施工。

⑵ 可采用高壓無氣噴涂，涂層厚度必須均勻。

⑶ 底漆：表面預(yù)處理合格的管材應(yīng)盡快涂刷底漆，間隔不得超過8小時(shí)。要求涂刷均勻，不得漏涂。面漆：底漆表干后，即可涂面漆。涂刷要均勻，不得漏涂。在常溫下，底漆、各道面漆的間隔時(shí)間不應(yīng)超過24h。

⑷ 涂裝結(jié)束，涂層實(shí)干后方可運(yùn)輸。

6）防腐層檢驗(yàn)

⑴防腐層表干、實(shí)干與固化：表干——用手輕觸不粘手；實(shí)干——用手指推不移動(dòng)；固化——用手指甲重刻不留刻痕。

⑵外觀檢驗(yàn)：涂層外觀光滑平整、顏色均勻一致，無氣泡、流掛及開裂和剝落。對(duì)涂敷過的管材要逐根檢查。

⑶厚度檢驗(yàn)：以防腐層等級(jí)所規(guī)定的厚度為標(biāo)準(zhǔn)，用防腐層測(cè)厚儀進(jìn)行檢測(cè)。每20根管抽查1根，每根測(cè)3個(gè)相隔一定距離的截面，每截面測(cè)上、下、左、右4點(diǎn)，如最薄點(diǎn)低于規(guī)定厚度，則為不合格。再抽查2根，其中1根仍不合格時(shí)，全部為不合格。厚度不合格的防腐管，應(yīng)在涂層未固化前修補(bǔ)至合格。

⑷漏點(diǎn)檢查：對(duì)指定區(qū)段的防腐管，應(yīng)進(jìn)行SY/T0447標(biāo)準(zhǔn)5.4節(jié)的漏點(diǎn)檢查。

⑸粘附力檢驗(yàn)：防腐層固化后，按SL105第3.4.5條檢驗(yàn)。每20根管抽查1根，每根測(cè)1點(diǎn)。如不合格，再抽查2根，其中1根仍不合格時(shí)，全部為不合格。

⑹運(yùn)輸保管：在運(yùn)輸、裝卸、保管等過程中，必須使用橡膠墊和尼龍吊帶；并有防止機(jī)械碰撞的措施，以避免防腐層損壞。貯存超過28天以上，必須對(duì)防腐蝕層有效苫蓋，防止涂層曝曬老化。

3、金屬結(jié)構(gòu)外露面防腐

1）執(zhí)行標(biāo)準(zhǔn)

金屬結(jié)構(gòu)外露面的防腐執(zhí)行《水工金屬結(jié)構(gòu)防腐蝕規(guī)范》SL105。

2）品種及厚度

底漆：環(huán)氧富鋅底漆，干膜厚度80μm；中間漆：環(huán)氧云鐵防銹漆，干膜厚度00μm；超厚漿型環(huán)氧瀝青防腐漆，干膜厚度70μm。

3）涂裝前表面處理法蘭和短管表面防腐采用壓縮空氣噴砂或電動(dòng)工具對(duì)金屬表面進(jìn)行除銹，除銹等級(jí)應(yīng)達(dá)到《涂裝前鋼材表面銹蝕等級(jí)和除銹等級(jí)》GB8923中的Sa2.5級(jí)。

4）防腐層施工

⑴涂裝時(shí)相對(duì)濕度應(yīng)不大于85%且鋼材表面高于露點(diǎn)溫度3℃以上，環(huán)境溫度不低于5℃。大風(fēng)、雨、霧天氣不宜進(jìn)行室外施工。

⑵可采用刷涂、噴涂或高壓無氣噴涂，但涂層厚度必須均勻，刷涂時(shí)各道漆涂裝方向應(yīng)相互垂直。

⑶表面預(yù)處理合格的管材應(yīng)盡快涂刷底漆，間隔時(shí)間不得超過4小時(shí)。要求涂刷均勻，不得漏涂。底漆（中間漆）表干后，即可涂中間漆（面漆）。涂刷要均勻，不得漏涂。在常溫下，兩道涂層之間涂裝的間隔時(shí)間不應(yīng)超過24h。

應(yīng)保證各道涂膜表面不發(fā)生砂塵、水、油等影響涂層質(zhì)量的污染。

⑷涂裝結(jié)束，涂層固化后方可運(yùn)輸，并在運(yùn)輸中采取可靠措施防止涂層被破壞。

5）質(zhì)量檢驗(yàn)及驗(yàn)收資料，執(zhí)行SL105相關(guān)規(guī)定。

4、承插口防腐

承插口鋼圈的防腐執(zhí)行《水工金屬結(jié)構(gòu)防腐蝕規(guī)范》SL105。

承插口只涂一道環(huán)氧富鋅底漆，厚度40μm。

管道內(nèi)防腐工藝有突破性進(jìn)展

小口徑管道內(nèi)涂層

管道內(nèi)防腐技術(shù)多年來是石油工業(yè)研究的課題，各油氣田對(duì)于注水管道、污水管道、注聚合物管道都進(jìn)行了防腐涂裝，其中應(yīng)用最多的是液體環(huán)氧和環(huán)氧粉末。在許多工程上對(duì)于中小口徑來說除銹用噴砂工藝、涂裝工藝用靜電噴涂、無氣噴涂或高速旋噴等技術(shù)；應(yīng)用最多也是質(zhì)量最易保證的是單根管工廠預(yù)制，管線焊后補(bǔ)口是研究的主要課題。其中管內(nèi)爬行補(bǔ)口車近幾年有一定的發(fā)展，勝利油田、大慶油田都有不少的應(yīng)用。北京楊奇技術(shù)開發(fā)公司是一個(gè)專業(yè)化的內(nèi)涂補(bǔ)口公司，D219以上管線小車可無線遙控，內(nèi)涂補(bǔ)口工具發(fā)展迅速；很多工程采用預(yù)制漲口加內(nèi)涂短節(jié)工藝，這在很多油田大量應(yīng)用也很成功，應(yīng)用最多的是大慶建材公司，為注聚合物工程加工的環(huán)氧粉末內(nèi)涂層管線；也有不少采用管道焊接后整段管子擠涂工藝。這些不同的技術(shù)也都形成了一定的市場(chǎng)，多數(shù)應(yīng)用也比較成功。

大口徑管道內(nèi)噴涂工藝

隨著西氣東輸工程輸氣管道內(nèi)涂減阻涂層的要求，我國引進(jìn)和開發(fā)了大口徑內(nèi)壁拋丸除銹技術(shù)及內(nèi)噴涂技術(shù)，這樣就填補(bǔ)了我國內(nèi)拋丸除銹技術(shù)的空白，大大提高了除銹效率。其中中油管道防腐工程有限公司引進(jìn)了內(nèi)拋丸噴涂作業(yè)線，青縣一機(jī)廠自行設(shè)計(jì)制造了內(nèi)拋丸涂裝作業(yè)線。在相應(yīng)的幾個(gè)大的鋼管廠也都建立了內(nèi)噴涂作業(yè)線。這就滿足了西氣東輸工程的需要，這些作業(yè)線的概況為：鋼管預(yù)熱除銹，其中內(nèi)拋丸效率達(dá)到300～400m2/h，拋丸除銹后采用真空抽吸或傾管倒出余砂并高壓吹掃干凈。噴涂采用高壓無氣噴涂以及配套的內(nèi)伸桿式噴涂法，鋼管原地旋轉(zhuǎn)內(nèi)伸桿插入鋼管中后退時(shí)噴涂，一次噴涂厚度可達(dá)50～100μm。噴涂后用玻璃試片燈光檢查有否漏涂，然后自然固化，也可以加熱固化，最后用蓋板封管口防止污染。西氣東輸工程有這樣的作業(yè)線5～6條。我國的大口徑內(nèi)涂層技術(shù)達(dá)到了當(dāng)代國際先進(jìn)水平。

鉆桿油管內(nèi)噴涂

在鉆井過程中鉆桿內(nèi)腐蝕及疲勞破壞是鉆井過程中的一大損失，為減少腐蝕華北石油一機(jī)廠引進(jìn)美國鉆桿內(nèi)涂層作業(yè)線及國外PC200涂料，每年涂裝鉆桿或油管50～100萬米，這樣可以延長鉆桿壽命1～2倍，該工藝流程為：鉆桿絲扣熱水除油，進(jìn)加熱爐去除表面有機(jī)物400℃30min，內(nèi)噴砂除銹Sa2.5級(jí)，噴單組份環(huán)氧底漆，連續(xù)爐干燥80～150℃30min，噴涂單組分面漆，批次爐固化200℃ 30min,檢測(cè)出廠。該涂層的技術(shù)指標(biāo)為：涂層厚度250～300μm。耐磨性12.5L砂/1μm。在高溫高壓浸泡，pH＝12.5、150℃、70Mpa壓力、24h涂膜無變化。該涂料使用10年來效果很好。目前國產(chǎn)化產(chǎn)品單組份SN222涂料已通過12萬米鉆井考驗(yàn)，目前上海賽能新材料有限公司大規(guī)模生產(chǎn)使用，各項(xiàng)指標(biāo)與工藝性能達(dá)到國際先進(jìn)水平。

城市污水埋地鋼管防腐措施？

1.?補(bǔ)口部位的清理

將鋼管表面加熱除去表面濕氣，用抹布或吹風(fēng)將鋼管表面的污物清理干凈，油性污物應(yīng)用溶劑擦拭以清除干凈。

2.?噴砂除銹

在進(jìn)行噴砂除銹前，應(yīng)將補(bǔ)口部位的鋼管表面預(yù)熱至露點(diǎn)以上至少3℃，并使鋼管表面保持干燥。然后對(duì)補(bǔ)口部位鋼管表面進(jìn)行噴砂除銹處理，使其表面質(zhì)量達(dá)到Sa2.5級(jí)。除銹后隨即將鋼管表面灰塵清除干凈。表面處理后，應(yīng)在2h以內(nèi)進(jìn)行補(bǔ)口安裝作業(yè)。

3.?表面預(yù)熱

預(yù)熱前，先將補(bǔ)口部位管表面的浮沉徹底除凈，并在聚乙烯表面做好定位標(biāo)志。

采用液化氣火焰加熱的方式，將補(bǔ)口處的鋼管表面預(yù)熱至60-70℃，與此同時(shí)，對(duì)聚乙烯防腐層表面進(jìn)行初步預(yù)熱，聚乙烯的有效預(yù)熱寬度達(dá)到150mm，預(yù)熱溫度至80-90℃（用經(jīng)過校驗(yàn)的紅外線測(cè)溫計(jì)監(jiān)測(cè)溫度）。兩邊作業(yè)人員應(yīng)同步進(jìn)行烘烤加熱作業(yè)，保證兩邊的烘烤溫度同步上升，最終溫度一致。

在預(yù)熱時(shí)，需用鋼絲刷對(duì)搭接部位聚乙烯防腐層進(jìn)行拉毛處理，鋼絲刷劃痕深度宜控制在0.5mm以內(nèi)。

4.?底漆涂刷

4.1底漆攪拌

按底漆操作說明將配套環(huán)氧底漆A、B組分混合均勻。如底漆溫度過低，可將底漆適當(dāng)加熱至40℃左右為宜。

4.2?底漆涂刷

將底漆等量倒在管頂12點(diǎn)分界線兩邊，在底漆向下流淌時(shí)用滾筒沿著管子周向均勻涂刷底漆。

5.?熱縮套安裝

5.1收縮及回火

將熱縮套移到安裝位置，并從中間位置沿環(huán)向均勻加熱，使中間部位先收縮，然后向兩側(cè)均勻加熱，從管底到管頂逐步加熱使熱縮套均勻收縮。

待熱縮套收縮完整后，對(duì)整個(gè)熱縮套均勻回火，使其表面溫度保持在120-140℃之間約3-5分鐘，用指壓法檢查內(nèi)層熱熔膠熔融情況，保證內(nèi)層膠充分熔化。

5.2?趕氣泡

回火完畢后，采用滾輪滾壓熱縮套表面將氣泡趕出，滾壓熱縮套邊緣時(shí)應(yīng)避免將熱熔膠過多壓出。

6.?注意事項(xiàng)

6.1?在遇到雨天、雪天、風(fēng)沙天，或者風(fēng)力達(dá)到5級(jí)以上的情況之時(shí)，應(yīng)采取搭棚措施，在作業(yè)棚內(nèi)進(jìn)行作業(yè)，相對(duì)濕度大于85%時(shí)，應(yīng)在設(shè)計(jì)或業(yè)主許可的前提下，采取加熱除濕措施，防止除銹后鋼管表面返銹，避免熱縮套表面潮濕，并采取除銹前預(yù)熱、除銹、鋼管及聚乙烯表面預(yù)熱和熱縮套安裝等工序連續(xù)作業(yè)的安裝方式。

6.2?在熱縮套安裝收縮過程中，應(yīng)注意加熱手法，保持微火，均勻加熱。

6.3?若環(huán)境溫度低于-5℃，應(yīng)酌情延長鋼管和聚乙烯表面的預(yù)熱時(shí)間，提高預(yù)熱溫度。

熱縮套施工www.zygfz.com

鍍鋅鋼管需要防腐嗎

近年我國不少城市興建了污水處理場(chǎng)。城市污水處理工程中輸水管道大多為埋地敷設(shè)的鋼質(zhì)管道，其腐蝕問題是污水處理工程中的一大難題，埋地輸水管線的質(zhì)量和壽命直接影響著整個(gè)工程。因此，做好城市污水處理工程中埋地管道的防腐至關(guān)重要。

1、埋地管道的特點(diǎn)

1.1腐蝕特點(diǎn)

城市污水處理工程中埋地管道的腐蝕主要是土壤腐蝕，其特點(diǎn)是管道布置分散，土壤條件復(fù)雜，因此腐蝕機(jī)理復(fù)雜。

土壤腐蝕有土壤中的鹽、水、氧氣等與鋼管構(gòu)成的電化學(xué)腐蝕、微生物侵蝕。由于城市地下電氣設(shè)施、電纜較為密集，雜散電流的腐蝕也比較嚴(yán)重，穿過工廠附近的管線甚至還可能受到酸或堿介質(zhì)的化學(xué)腐蝕。

1.2受力特點(diǎn)

城市埋地管線常常穿過道路、建筑物、河流等，受壓情況復(fù)雜。另外，在管道埋地回填過程中可能受到石砂的沖撞和擠壓破壞。

1.3檢修困難

埋地管道一旦受到腐蝕破壞不易檢查和維修，使腐蝕加劇。在檢修時(shí)往往會(huì)造成環(huán)境的破壞。由于這一特點(diǎn)，埋地管道及其防腐的設(shè)計(jì)壽命一般要求在20～30a以上。

2、防腐層要求

根據(jù)城市埋地污水管道的特點(diǎn)，管道的防腐層應(yīng)能滿足下列基本要求：

①具有良好的耐化學(xué)腐蝕性能；

②良好的絕緣性能和致密性，防止電化學(xué)和雜散電流的腐蝕；

③耐細(xì)菌腐蝕；

④有一定的機(jī)械強(qiáng)度，防止搬運(yùn)和埋地過程中受到機(jī)械破壞；

⑤施工簡便、安全，滿足現(xiàn)場(chǎng)施工要求等。

另外，在特殊地區(qū)還有一些特殊要求，如耐寒性等。

3、常用防腐方法

可用于城市污水埋地管道防腐的方法有以下幾種：

3.1石油瀝青-玻璃纖維布涂覆層

這種防腐方法以前在輸?shù)朗褂幂^多，現(xiàn)正在被淘汰。其優(yōu)點(diǎn)是原料來源廣，造價(jià)低。缺點(diǎn)是不耐細(xì)菌腐蝕，物理性能差，施工環(huán)境惡劣。

3.2氯磺化聚乙烯涂料-玻璃纖維布涂覆層

這種方法防腐效果較好，施工溫度范圍廣，可與陰極保護(hù)配合應(yīng)用。但表面處理要求高，涂層較薄，機(jī)械強(qiáng)度低。曾在上海黃浦江引水工程中應(yīng)用。

3.3環(huán)氧煤瀝青涂料-玻璃纖維布涂覆層

這種方法耐化學(xué)、電化學(xué)腐蝕性好，耐細(xì)菌腐蝕，機(jī)械強(qiáng)度高，適用范圍廣?？膳c陰極保護(hù)配合應(yīng)用。缺點(diǎn)是不能在低溫（0℃以下）施工，表面處理要求高。目前在城市污水處理工程上應(yīng)用較多。

3.4聚乙烯絕緣膠帶包覆防腐層

這種方法施工方便、易修補(bǔ)，防腐性能好。但是機(jī)械強(qiáng)度低，耐陰極剝離性能差，不宜與陰極保護(hù)配套應(yīng)用，在異型件上密封性差。在石油和天然氣輸送管道應(yīng)用較多。

3.5熔結(jié)環(huán)氧涂層

熔結(jié)環(huán)氧涂層的優(yōu)點(diǎn)是防腐性能好，機(jī)械強(qiáng)度高，施工效率高，與陰極保護(hù)有良好的配合。但涂層施工要在車間內(nèi)進(jìn)行，現(xiàn)場(chǎng)修補(bǔ)時(shí)要采用其它方法（如液態(tài)環(huán)氧樹脂）、熔結(jié)環(huán)氧涂層在國外應(yīng)用較為普遍。

3.6陰極保護(hù)

是一種先進(jìn)的防腐蝕應(yīng)用技術(shù)，防腐效果好，壽命長且可預(yù)見，可監(jiān)控管道的運(yùn)行和腐蝕狀況。須與防腐涂層配套使用。工業(yè)水管道和長輸管道應(yīng)用很多，而且效果良好。

4、埋地管道的防腐注意事項(xiàng)

從材料的性能、施工、造價(jià)及使用效果等全面衡量，環(huán)氧煤瀝青涂料－玻璃纖維布涂覆層是現(xiàn)今城市污水處理工程埋地管道較為理想的防腐方法。從技術(shù)性能看，熔結(jié)環(huán)氧涂層是一種值得推廣的防腐方法。在使用中還應(yīng)注意以下幾點(diǎn)：

①采用陰極保護(hù)

單獨(dú)的外防腐層在使用過程中往往存在不可預(yù)見的破壞，造成管道的局部腐蝕，采用陰極保護(hù)不僅能更有效地提高防腐能力，而且可以在地面上監(jiān)控管道的腐蝕和運(yùn)行狀況、準(zhǔn)確設(shè)計(jì)和預(yù)測(cè)管道的壽命，更適宜于城市污水處理工程應(yīng)用。實(shí)施陰極保護(hù)時(shí)，在鐵路和電氣設(shè)施附近的管段增加犧牲陽極的數(shù)量等。

②在酸、堿性較強(qiáng)和鹽份含量高的土壤、過河管段等采用加強(qiáng)或特加強(qiáng)防腐。

③穿過公路、鐵路的管段應(yīng)在管道外設(shè)置套管保護(hù)。

④管道下地前管溝內(nèi)應(yīng)鋪墊細(xì)砂，回填時(shí)宜首先填充細(xì)砂和軟土，避免用石塊、磚塊直埋。

更多關(guān)于工程/服務(wù)/采購類的標(biāo)書代寫制作，提升中標(biāo)率，您可以點(diǎn)擊底部官網(wǎng)客服免費(fèi)咨詢：/#/?source=bdzd

管道防腐方法 3個(gè)處理方法介紹

問題一：熱鍍鋅鋼管是否還需做防腐處理？ 一般情況下，鍍鋅就是防腐處理的一種方法，是不需要另外再做處理了

問題二：在安裝工程中地埋鍍鋅鋼管是否需要再做防腐處理 10分 需要的。土體本身的酸堿和水都會(huì)對(duì)鋼管的鍍鋅層產(chǎn)生腐蝕，尤其是時(shí)間長了更為嚴(yán)重。

如果只是短時(shí)間、臨時(shí)使用，可以不做。而如果準(zhǔn)備做永久使用，是必頂做防腐處理的。

一般來講，一年以上，管殼鍍鋅層基本就腐蝕完了，之后，腐蝕更快。

如果是砼完全澆筑、包上了，那也可以不做。

一般土質(zhì)，可以刷上兩三遍瀝青漆。

如果土中含腐蝕性介質(zhì)較大，則應(yīng)纏繞玻璃鋼。

問題三：鍍鋅鋼管還需要做防腐處理嗎 鍍鋅鋼管鍍鋅層己有防銹功能，而且一般安裝方法是用螺紋連接的，通常不用再刷防銹漆，除非采用非常規(guī)的工藝連接，如焊接等，就需要把受損壞鍍鋅層的那部位刷防銹漆。

問題四：鍍鋅鋼管還需要做防腐處理嗎 如果埋地需要做防腐層，因?yàn)榈叵碌母g方式只要是電解質(zhì)腐蝕

問題五：鍍鋅鋼管需要做防腐嗎 鍍鋅鋼管防腐嗎 如果埋地需要做防腐層，因?yàn)榈叵碌母g方式只要是電解質(zhì)腐蝕

問題六：鍍鋅鋼管埋地敷設(shè)需要防腐嗎 建議做一層防腐，埋地管道的腐蝕原因是多樣性的，地下水和空氣是一小部分，很大程度上是因?yàn)殡娊赓|(zhì)的腐蝕

問題七：鍍鋅管做防腐 內(nèi)部環(huán)境：如果是有腐蝕性的液管，內(nèi)部就需要全部涂裝。

如果是空氣管或只是結(jié)構(gòu)管可以不涂裝。

外部環(huán)境：如果是處于高度腐蝕區(qū)域，要全部涂裝。

如果是處于一般腐蝕環(huán)境或空氣中可以只涂裝鋅層破壞部位。

問題八：鍍鋅鋼管埋地要怎樣防腐 鍍鋅保質(zhì)期五年不生銹，

問題九：鍍鋅鋼管給水做防腐不 內(nèi)部環(huán)境：如果是有腐蝕性的液管，內(nèi)部就需要全部涂裝。 如果是空氣管或只是結(jié)構(gòu)管可以不涂裝。 外部環(huán)境：如果是處于高度腐蝕區(qū)域，要全部涂裝。 如果是處于一般腐蝕環(huán)境或空氣中可以只涂裝鋅層破壞部位。

問題十：鍍鋅鋼管埋地敷設(shè)要防腐嗎 需要的。土體本身的酸堿和水都會(huì)對(duì)鋼管的鍍鋅層產(chǎn)生腐蝕，尤其是時(shí)間長了更為嚴(yán)重。 如果只是短時(shí)間、臨時(shí)使用，可以不做。而如果準(zhǔn)備做永久使用，是必須做防腐處理的。 一般來講，一年以上，管殼鍍鋅層基本就腐蝕完了，之后，腐蝕更快。

管道是我們生活中最常用的一種設(shè)備，它的作用主要是用于運(yùn)輸液體或者其他固體。管道中最常見的就是管道防腐，管道防腐主要的為了減緩或者防止管道在介質(zhì)的化學(xué)性能，電化學(xué)作用下，或者是微生物的代謝情況下出現(xiàn)腐蝕或者變質(zhì)的預(yù)防措施。而且管道防腐還可以起來預(yù)防環(huán)境污染作用。那么接下來小編就給大家說說有關(guān)于管道防腐的知識(shí)，希望對(duì)大家有幫助。

管道防腐方法

內(nèi)壁防腐涂層

為保證涂層與管壁粘結(jié)牢固，必須對(duì)管內(nèi)壁進(jìn)行表面處理。70年代以來趨向于管內(nèi)、外壁涂層選用相同的材料，以便管內(nèi)、外壁的涂敷同時(shí)進(jìn)行。整體上對(duì)于防腐管道的防腐方法進(jìn)行了講解，在后面將再為大家講解防腐方法中的另外一種，希望這些對(duì)大家能夠有所幫助，更多的了解防腐材料的世界。

外壁防腐涂層

用涂料均勻致密地涂敷在經(jīng)除銹的金屬管道表面上，使其與各種腐蝕性介質(zhì)隔絕，是管道防腐最基本的方法之一。70年代以來，在極地、海洋等嚴(yán)酷環(huán)境中敷設(shè)管道，以及油品加熱輸送而使管道溫度升高等，對(duì)涂層性能提出了更多的要求。因此，管道防腐涂層越來越多地采用復(fù)合材料或復(fù)合結(jié)構(gòu)。這些材料和結(jié)構(gòu)要具有良好的介電性能、物理性能、穩(wěn)定的化學(xué)性能和較寬的溫度適應(yīng)范圍等。

管道表層處理

管道在防腐處理之前，應(yīng)對(duì)管道基體表面進(jìn)行處理，清除基體表面的水份、油污、塵垢、污染物、鐵銹和氧化皮等。表層處理的方法很多，一般常采用人工除銹、噴砂或化學(xué)除銹。人工除銹時(shí)，質(zhì)量標(biāo)準(zhǔn)應(yīng)達(dá)到St3級(jí);噴砂或化學(xué)除銹時(shí)，質(zhì)量標(biāo)準(zhǔn)應(yīng)達(dá)到Sa2.5級(jí)，表面粗糙度30～50?m較合適。經(jīng)處理后的表面應(yīng)在4小時(shí)內(nèi)涂上底漆。

管道外防腐設(shè)計(jì)

石油瀝青防腐層是最古老的防腐層，在大多數(shù)干燥地帶使用良好。隨著技術(shù)的發(fā)展，環(huán)氧煤瀝青、富鋅涂料等已取代石油瀝青成為鋼質(zhì)輸水管道的防腐涂料，由于環(huán)氧煤瀝青系列涂料防腐性能優(yōu)異，價(jià)格較低，一直是鋼質(zhì)輸水管道的首選防腐涂料。

環(huán)氧煤瀝青防腐層一般適用輸送介質(zhì)溫度不超過110℃，為適應(yīng)不同腐蝕環(huán)境對(duì)防腐層的要求，分為普通級(jí)、加強(qiáng)級(jí)和特加強(qiáng)級(jí)3個(gè)等級(jí)。普通級(jí)的結(jié)構(gòu)為一底漆三面漆，干膜厚度≥0.3mm;加強(qiáng)級(jí)的結(jié)構(gòu)為底漆→面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.4mm;特加強(qiáng)級(jí)的結(jié)構(gòu)為底漆→面漆→面漆、玻璃布、面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.6mm，面漆、玻璃布、面漆應(yīng)連續(xù)涂繳。實(shí)際工程中應(yīng)根據(jù)工程條件、輸送介質(zhì)等進(jìn)行等級(jí)選擇。

防腐層施工時(shí)環(huán)境溫度應(yīng)高于5℃，空氣濕度低于80%。稀釋劑配比5%，玻璃布?jí)哼?0～25mm，布頭搭接長度為100～150mm。防腐層電壓檢查：普通級(jí)2000V;加強(qiáng)級(jí)2500V;特加強(qiáng)級(jí)3000V。防腐層檢查：每10km漏點(diǎn)≯5處，用低壓音頻信號(hào)檢漏儀測(cè)定。

管道防腐主要是作用就是避免管道受到土壤或者空氣、介質(zhì)等腐蝕，現(xiàn)在的管道多用于輸送汽油、天然氣等物質(zhì)，這些物質(zhì)對(duì)環(huán)境的土壤有非常大的腐蝕作用，而管道就可以有效的防止環(huán)境受到這些物質(zhì)的污染，并且大大提高了運(yùn)輸效率，管道防腐還可以防止天然氣、石油等泄露。對(duì)火宅和環(huán)境都是有非常好的保護(hù)和預(yù)防作用的?？上攵艿婪栏闹匾允侨绱说木唧w。

土巴兔在線免費(fèi)為大家提供“各家裝修報(bào)價(jià)、1-4家本地裝修公司、3套裝修設(shè)計(jì)方案”，還有裝修避坑攻略！點(diǎn)擊此鏈接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免費(fèi)領(lǐng)取哦~

好了，今天關(guān)于“鋼管防腐/a”的話題就講到這里了。希望大家能夠通過我的介紹對(duì)“鋼管防腐/a”有更全面、深入的認(rèn)識(shí)，并且能夠在今后的實(shí)踐中更好地運(yùn)用所學(xué)知識(shí)。
